EER 圖表中的彩色連線會提供有關模型中資料表之間關係的快速視覺資訊。當您使用指標裝置懸停在不同資料庫物件上時，現有的連線會反白顯示。下表定義每個顏色的含義，並說明如何從圖表中開啟基礎資料表資訊。
表 9.1 MySQL Workbench EER 圖表的顏色索引
| 顏色 | 懸停於 | 含義 | 相關動作 |
|---|---|---|---|
| 金黃色 | 連線 | 反白顯示兩個資料表之間連線所表示的欄位（請參閱圖 9.10，「金黃色反白」）。 | 按兩下以開啟關聯性索引標籤。 |
| 綠色 | 資料表名稱 | 顯示焦點資料表中定義的所有向外關聯性（外鍵），這些關聯性參考不同的資料表（請參閱圖 9.11，「綠色和藍色反白」）。 | 按兩下以開啟資料表索引標籤。 |
| 藍色 | 資料表名稱 | 顯示在另一個資料表中定義的所有向內關聯性（外鍵），這些關聯性以焦點資料表結束（請參閱圖 9.11，「綠色和藍色反白」）。 | 按兩下以開啟資料表索引標籤。 |

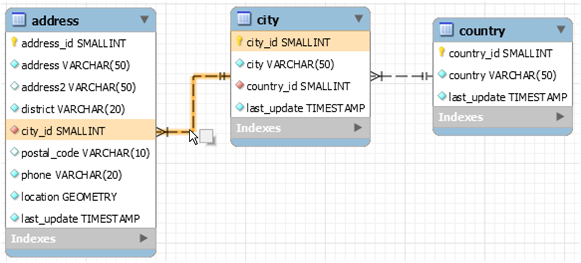

懸停在資料表之間的連線上以反白顯示連線和相關欄位。在下圖中，address 和 city 資料表之間的連線會反白顯示，以及 address.city_id 和 city.city_id 欄位。指標附近的小方塊表示您可以開啟一個包含關聯性資訊的索引標籤。

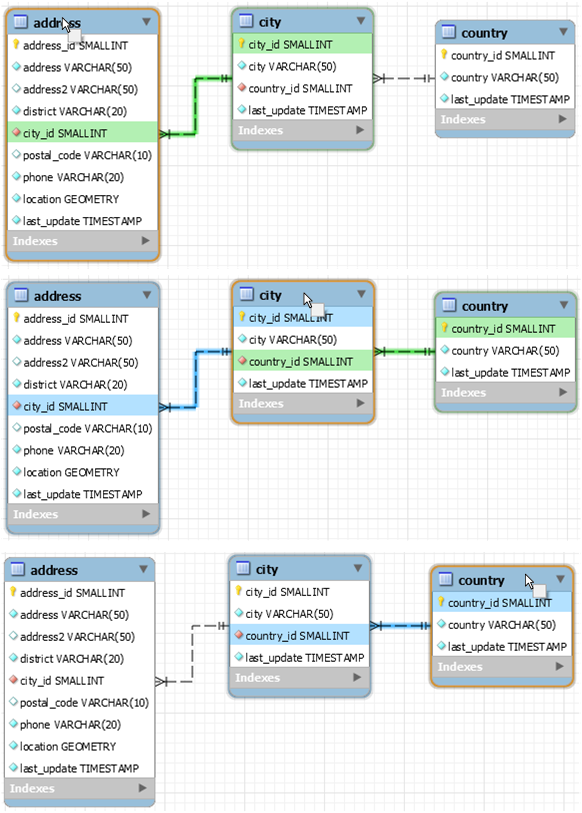

綠色和藍色反白的存在取決於焦點資料表。當您將焦點從一個資料表移動到另一個資料表時，線條顏色會動態變更。如下圖所示，依序懸停在 address、city 和 country 資料表名稱上會導致連線（或多條連線）和相關欄位變更顏色。如需每個顏色的含義，請參閱表 9.1，「MySQL Workbench EER 圖表的顏色索引」。指標附近的小方塊表示您可以開啟一個包含資料表資訊的索引標籤。
